标准解读①丨现浇混凝土钢丝网架免拆模板保温系统，如何设计、施工与验收？这个标准告诉你
质量向上，标准先行。
为规范四川省现浇混凝土钢丝网架免拆模板保温系统的设计、施工与验收，做到技术先进、经济合理、安全使用和保证工程质量，由四川省住房和城乡建设厅批准，中国建筑西南设计研究院有限公司主编，四川省建筑设计研究院有限公司等8家单位参编的《四川省现浇混凝土钢丝网架免拆模板保温系统技术标准》（DBJ51/T145-2020）（以下简称《标准》）于2020年7月3日发布，并与2020年11月1日开始实施。
在该《标准》发布实施两周年之际，筑蜂网邀请编制组部分专家，就现浇混凝土钢丝网架免拆模板保温系统的设计、施工与验收进行解读。欢迎行业人士参与讨论、多提意见，共促行业良好有序发展。
二、系统构造和性能要求篇
①系统构造

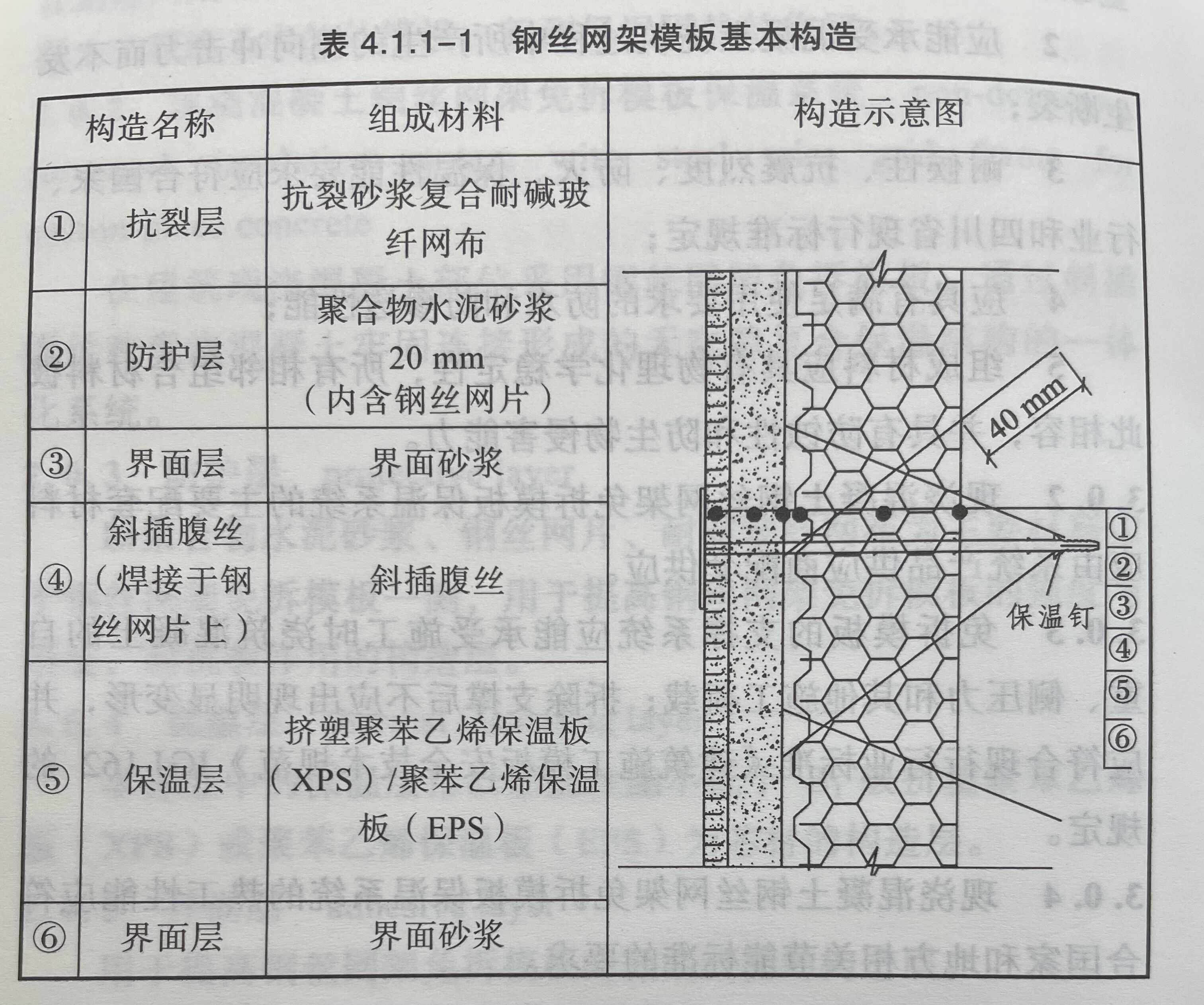

☆钢丝网架模板基本构造
钢丝网架模板基本构造

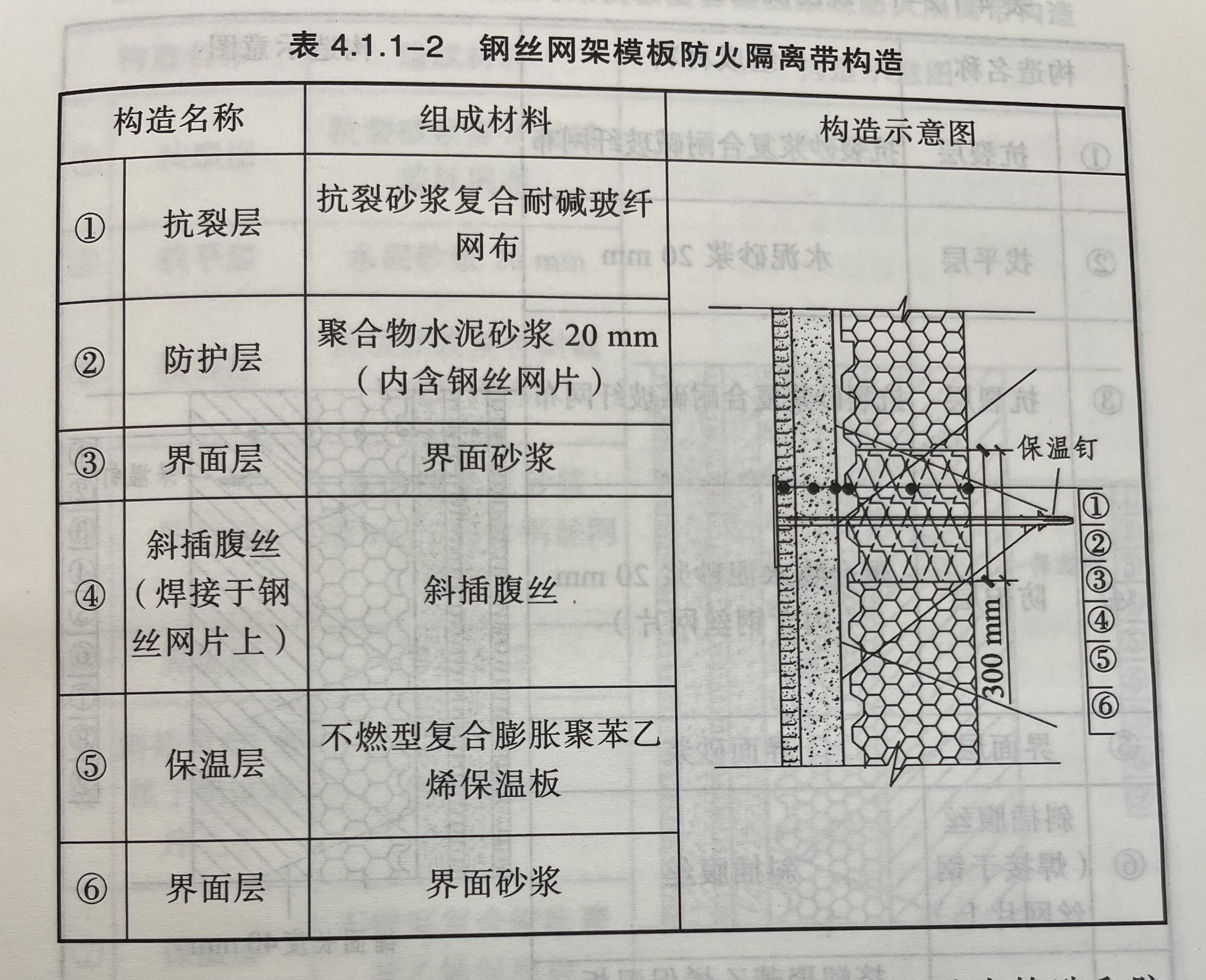

☆钢丝网架模板防火隔离带构造
☆钢丝网架模板防火隔离带构造
☆现浇混凝土钢丝网架模板复合保温系统基本构造
☆现浇混凝土钢丝网架模板复合保温系统基本构造
☆现浇混凝土钢丝网架模板复合保温系统防火隔离带构造
☆现浇混凝土钢丝网架模板复合保温系统防火隔离带构造

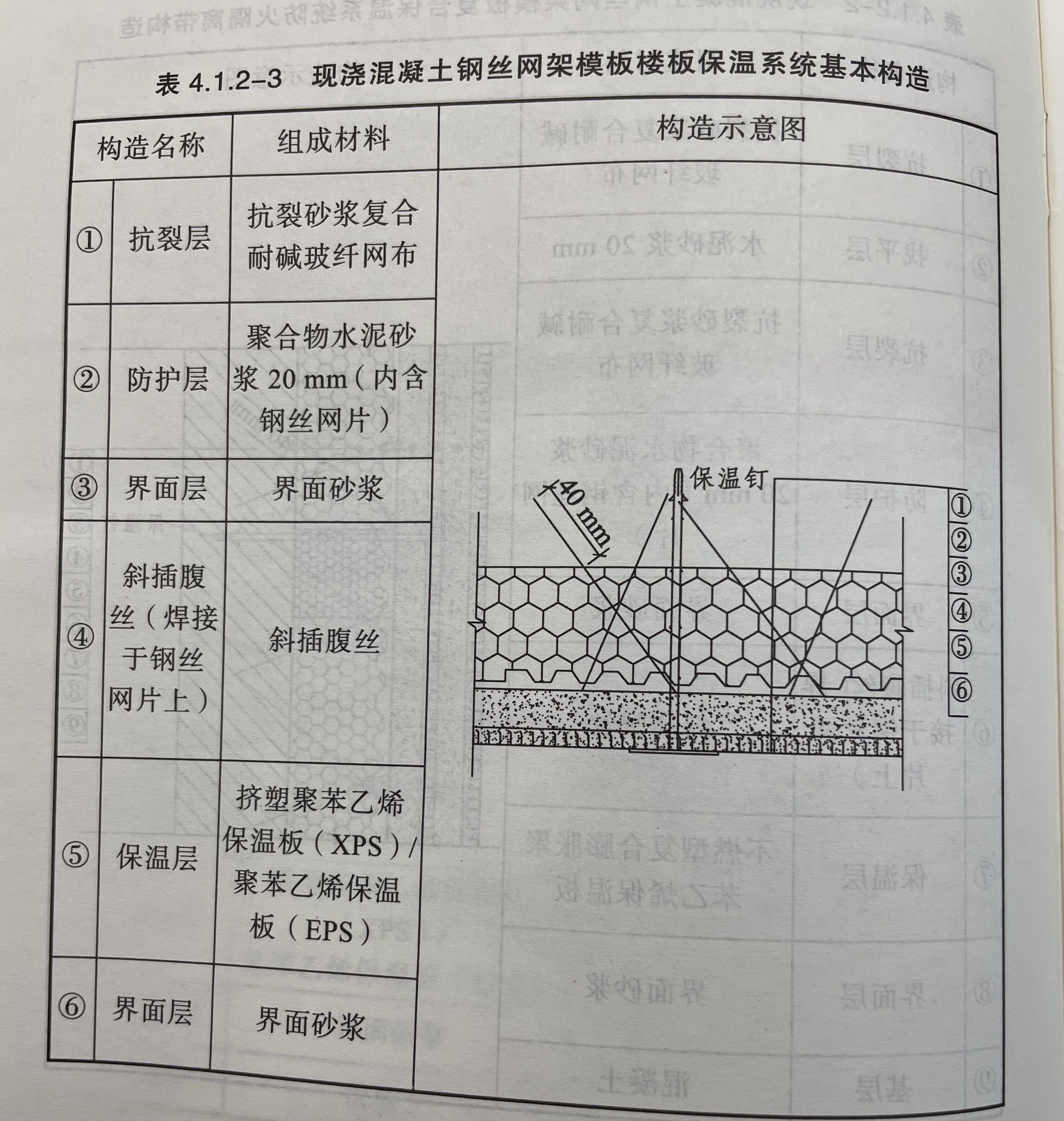

☆现浇混凝土钢丝网架模板楼板保温系统基本构造
☆现浇混凝土钢丝网架模板楼板保温系统基本构造
②性能要求

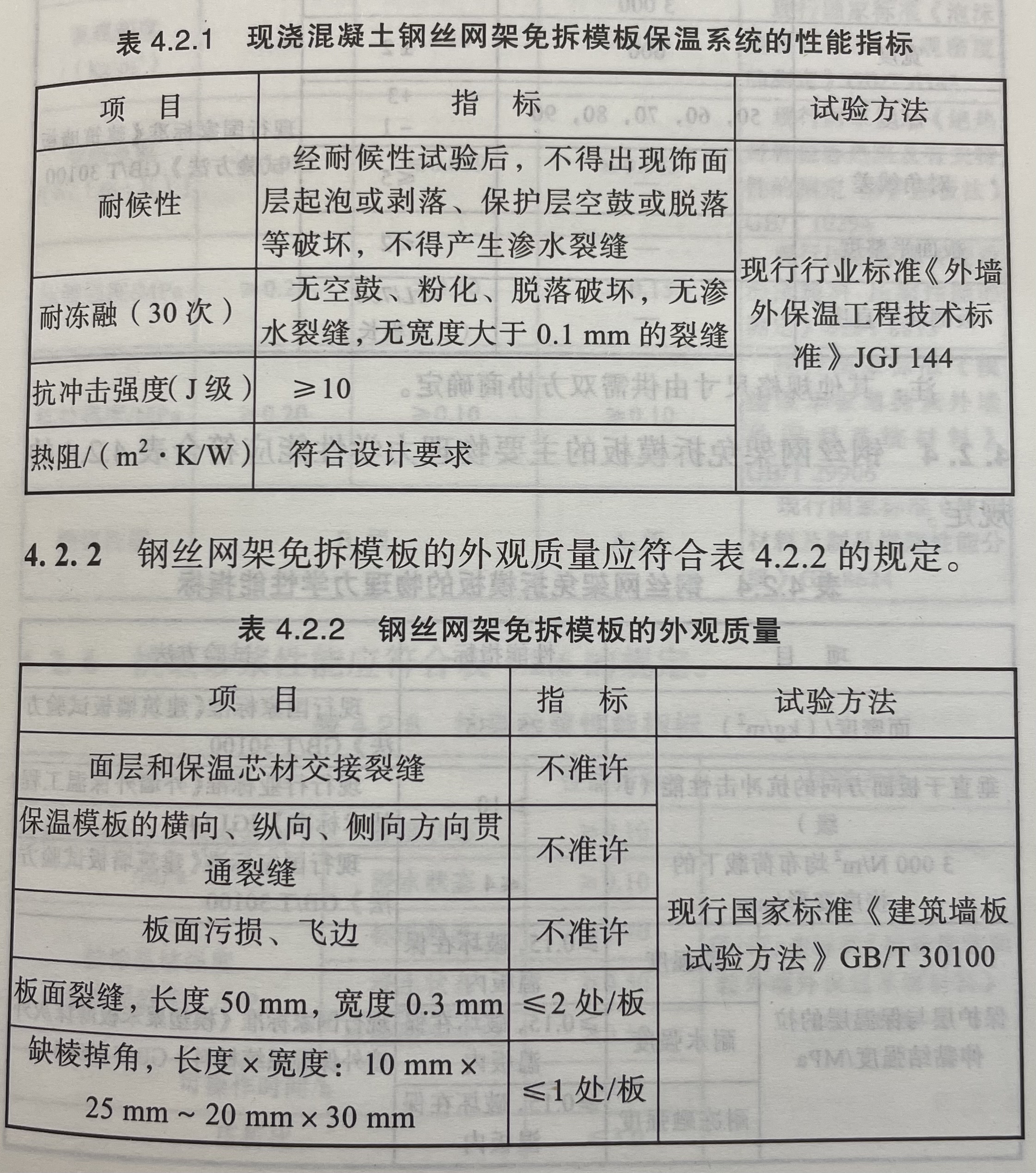

☆钢丝网架免拆模板性能指标
性能指标
性能指标
性能指标
性能指标
性能指标
性能指标
要点讲解
钢丝网架免拆模板使用部位和条件
·现浇混凝土部位
·居住建筑剪力墙、梁柱部位
·干挂室外或者玻璃幕墙的梁、柱部位
·具有保温要求的居住建筑楼板
·具有保温要求的架空楼板
传统的保温板的缺点分析
·开裂、渗漏、脱落等现象时有发生；
·火灾安全隐患较大；耗时久；
·后期的维修、维护和更换问题多、难度大。
钢丝网架免拆模板的优势

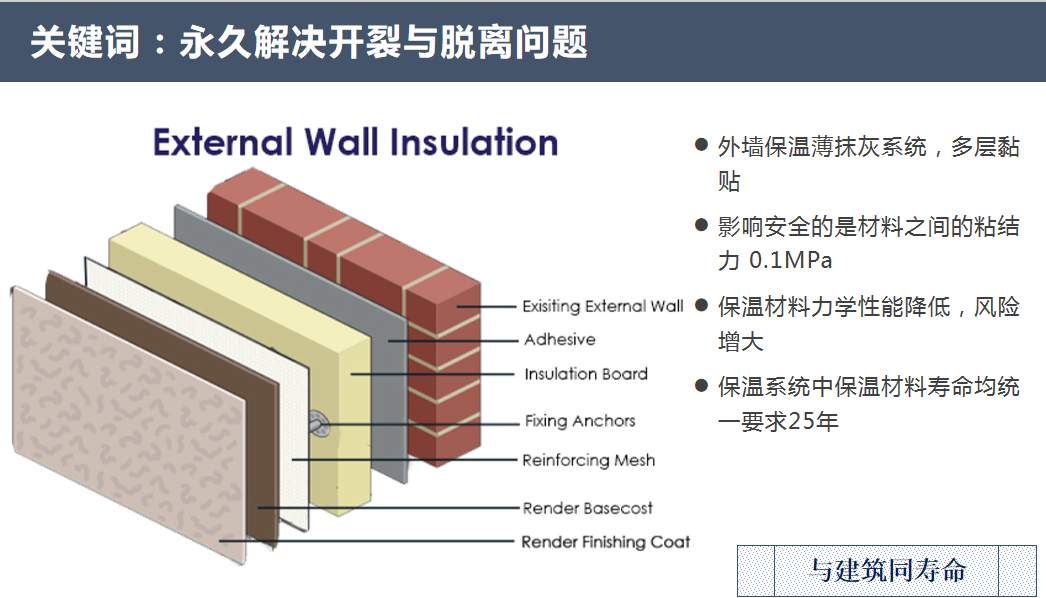

·与建筑同寿命——永久解决开裂与脱离问题
钢丝网架免拆模板的优势：与建筑同寿命
△钢丝网架免拆模板的优势：与建筑同寿命
·防火性能

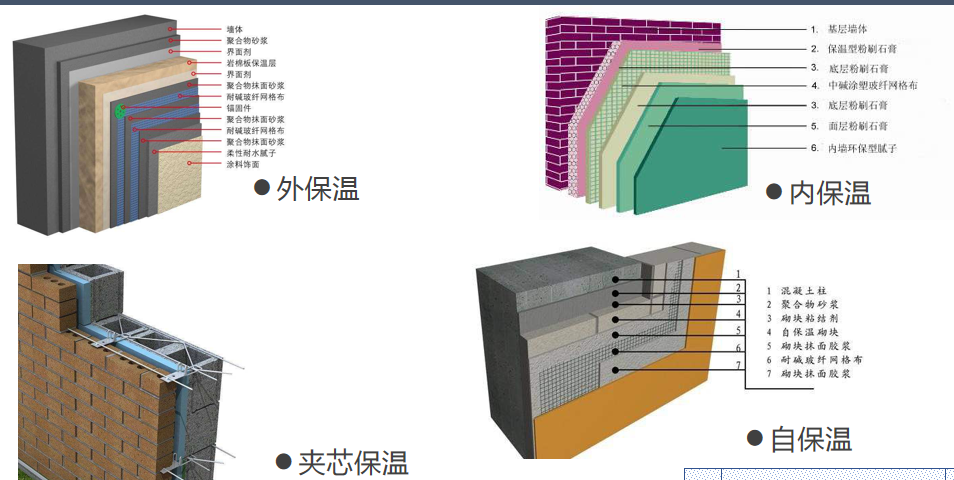

保温体系分为外保温、内保温、夹心保温、自保温，钢丝网架免拆模板属于夹心保温，防护等级高。
△钢丝网架免拆模板属于夹心保温，防护等级高
·防护层厚度达到50mm；
·满足《建筑设计防火规范》GB50016-20147.3条要求；
·实质属于夹心保温，安全防护等级高
·钢丝网架的整体寿命
·钢材的抗剪和抗拉性能；
·混凝土对钢材的握裹力与锚固；
·全现浇外墙体系的逐渐推广；
现浇混凝土钢丝网架免拆模板优品推荐
品牌名称：宏钏®
出品方：四川省红川建材科技有限责任公司
产品基本构造(如图）——
免拆模板与主体建筑一体施工，通过斜插腹丝和现浇混凝土牢固连接，形成无缝隙复合保温隔声结构一体化系统
功能特点——
工期：免拆模板与主体砼浇筑同时施工，至少可节约保温2个月工期；
隔音：具备隔音功能，满足《建筑隔声设计规范》分户楼板撞击声压级L’nt,w(现场测量)≤75分贝的要求；
同寿命：通过现浇砼牢固连接形成的无空隙复合保温结构一体化系统，无脱落、空鼓等风险，使用年限与建筑同寿命；
装配式：免拆模板相较于传统外墙/楼地面保温可以计算装配率。符合国家绿色建筑材料的要求和装配式建筑的发展方向；
免拆：免拆模板高强度结构实现替代外墙外模板的作用；
多功能：免拆模板相较于传统叠合板做法，减重30%以上，计算装配率并实现隔声、保温功能；
经济型：免拆模板从材料、工期、人工及做法相较于传统楼板/外墙均有较大价格优势，差价30元/㎡以上；
专利证书——
△红川建材-现浇混凝土钢丝网架免拆模板系统专利证书
△红川建材-现浇混凝土钢丝网架免拆模板系统专利证书

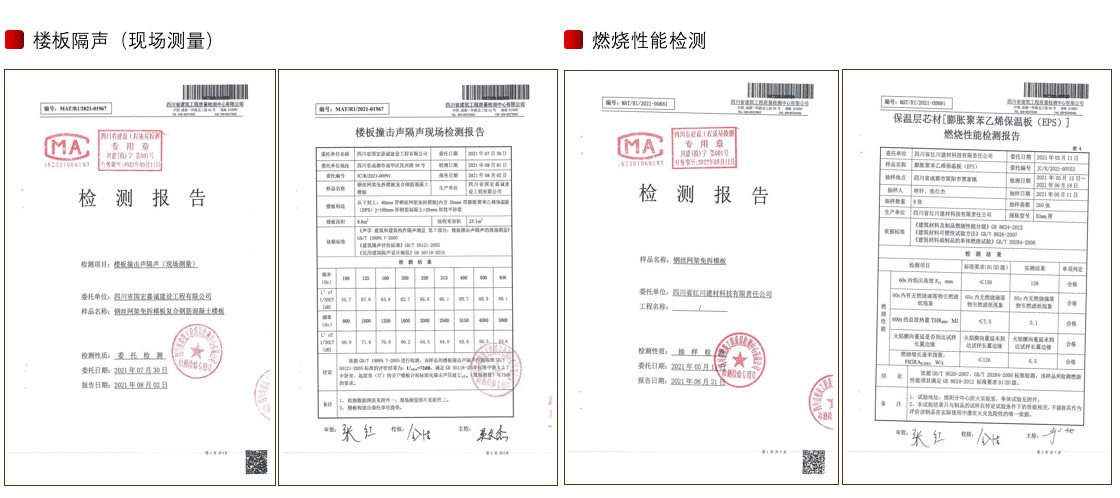

检测报告——
红钏®现浇混凝土钢丝网架免拆模板部分检查报告
红钏®现浇混凝土钢丝网架免拆模板部分检查报告
应用案例——
龙泉驿区玉景苑项目
建设单位：四川省省级机关房屋统建服务中心
项目地址：成都市龙泉驿区行政学院片区
建筑规模：129690㎡
红钏®现浇混凝土钢丝网架免拆模板应用案例
新闻链接>>>>>
《四川省现浇混凝土钢丝网架免拆模板保温系统技术标准》（DBJ51/T145-2020）
主编单位
中国建筑西南设计研究院有限公司
参编单位
四川省建筑设计研究院有限公司
中铁二局集团有限公司
中国华西企业股份有限公司
成都市绿色建筑监督服务站
成都市建筑工程质量监督站
四川省国宏嘉诚建设工程有限公司
四川省建筑机械化工程公司
成都城投建筑工程有限公司
